상세 정보 |
|||
적용 가능한 철사: | AWG#30-AWG#18(사양 및 색상이 다른 전선에 적합) | 절단 길이: | 25-600mm(>600mm는 주문을 받아서 만들어질 수 있습니다) |
---|---|---|---|
벗기는 길이: | A side 1-12.5mm; A면 1-12.5mm; B side 1-7mm B면 1-7mm | 능력: | 1,100-1,500pcs/hr(실제 조건에 따라 다름) |
절삭 정밀도: | <0.1mm+0.005*커팅 L | 적응형 터미널: | 피치는 1.25-3.96mm입니다 |
주름을 잡는 힘: | 2t | 탐지 장치: | CCD 육안 검사, 단자 유무, 전선 없음 경보, 기압 감지, 하우징 플러그 및 플러그 뽑기 힘 감지 |
보증: | 1 year. 일년. 24hr online technical guidance 24시간 온라인 기술 안내 | ||
하이 라이트: | 2T 자동 단자 압착기,자동 단자 압착기 AWG18,ISO9001 자동 압착기 |
제품 설명

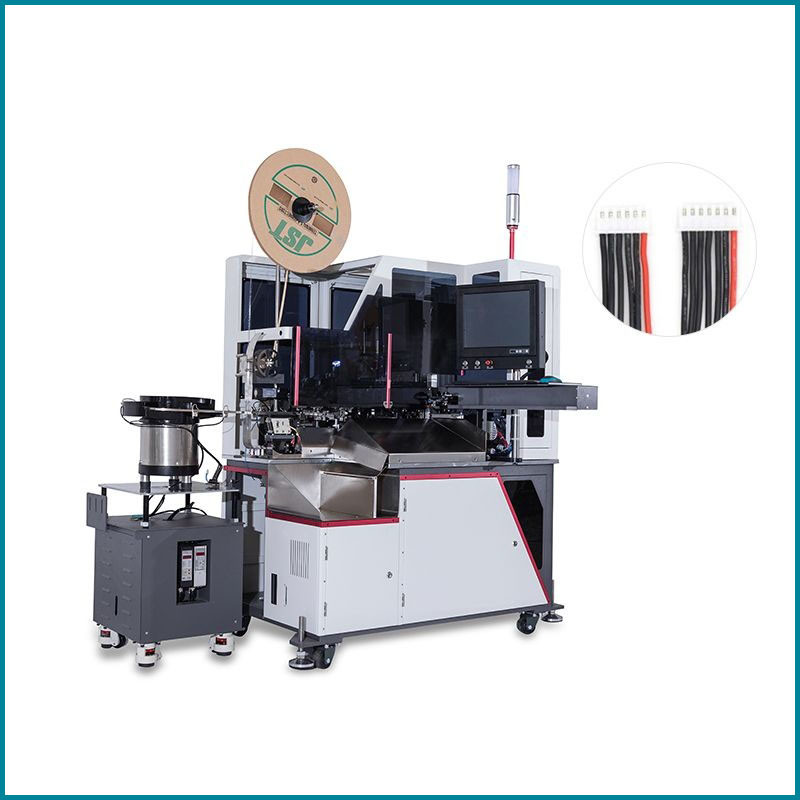

CX-1801 자동 한쪽 끝 주석 도금 터미널 커넥터 압착 삽입 기계
장비 기능:
기계의 이름 | CX-1801auto 단자 압착 및 하우징 어셈블리 |
기능 | 측면 절단, 스트립, 주석 도금;B면 절단, 전체 스트리핑, 부분 스트리핑, 압착, 하우징 어셈블리. |
제어 방법 | 컴퓨터, windows7, 터치 스크린, 마우스, 키보드 dural 입력 |
테이크업 시스템 | 무축 코일링 와이어 + 샤프트 코일링 와이어에 적합한 컴퓨터 자동 사전 공급 장치 |
감지 장치 | CCD 육안 검사, 단자 유무, 전선 없음 경보, 기압 감지, 하우징 플러그 및 플러그 뽑기 힘 감지 |
종단 압력 감지 시스템 | 선택적 설치(국내 및 수입 시스템에 적용) |
제품 취급 불량 | 분류(절단장치 설치 가능) |
적응형 | OTP 규격 수평금형, 직선형, 깃발형 금형 |
적용 하우징 | 여러 핀과 핀의 다른 거리에 적합 |
압착력 | 2T 슈퍼 뮤트 단자 압착기 |
기술적인 모수
전압 | 50/60Hz 220V 단상 |
절단 길이 | 25-600mm(>600mm는 주문을 받아서 만들어질 수 있습니다) |
적용 케이블 | AWG#30-AWG#18(다양한 사양 및 색상의 전선에 적합 ) |
적응형 터미널 | 피치는 1.25-3.96mm입니다 |
용량 | 1,100-1,500pcs/hr(실제 조건에 따라 다름) |
스트리핑 길이 | A면1-12.5mm;B면 1-7mm |
절단 정확도 | ±(0.2%*L+1)mm |
기압 | 0.5-0.7Mpa(5-7kg/m³) |
치수 | 2,300*1,200*1,370mm 테이크업 1400*800*1300mm |
무게 | 약 750kg±15 테이크업 150kg |
장치 구성
모터 | 미쓰비시 모터의 15 세트 |
공압 부품 | SMC 실린더의 34 세트(공기원 처리, 유량 제어, 액추에이터, 제어 밸브 본체 모두 SMC 채택 ) |
기준 치수 | THK / Hwin linear 4세트 기준 치수 |
나사 | 2세트 TBI |
가이드 레일 | THK / Hiwin 리니어 가이드 14세트 |
감지기 | 일본 파나소닉 |
벨트 | 아메리칸 게이츠 브랜드 |
베어링 | 일본 NSK |
블레이드 | t는 수입 합금강으로 만들어졌으며 느리게 움직이는 와이어, 정밀 접지 및 내구성으로 처리되었습니다. |
